8階屋上タワー及びアンテナ設営
期総会で、屋上防水工事を前倒しで実施する事に決まりました。
管理組合よりアンテナ撤去の指示が出てしまいました。
以前は北辰産業(マルドル)の6m高ルーフタワーを使っていました。、
まだまだ使用可能で耐久年数にも満たしておりませんでした。
しかし共同生活の為なので、これを機会にクランプアップタワー建設を決意しました。
|
基礎アンカー工事(ステンレスボルトM16とケミカルアンカー薬剤)
![](ant1012.jpg) ![](ant1013.jpg)
ケミカルアンカー打込み途中 ※アンテナ専用ベース部に
![](ant10141.jpg)

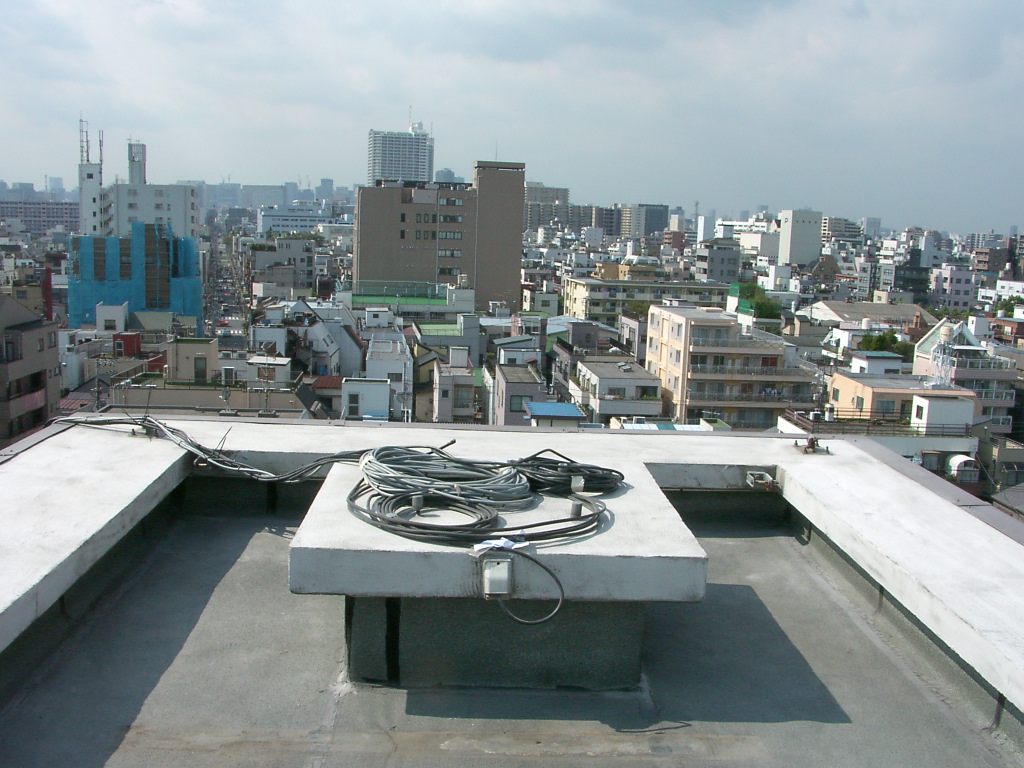

ケミカルアンカー打込み完了 西南西方面の状況
![](ant10151.jpg) ![](ant10031.jpg)
1セクション2mのタワーを人力で屋上まで上げました。
CQ−TOWER ワカマツ製作所 CCT-14 ※現在は製造していません!
![](ant20011.jpg)
基礎部分(ケミカルアンカー)に固定した様子です。
![](ant20131.jpg) ![](ant20141.jpg)
各セクションの組立ては、組立て終わりのセクションの先端に”ボウズ”を取付けて、
そのボウズに取付けた滑車で吊り上げます。左の画像は最終セクションです。
後はマストパイプの挿入と、ローテーターの取付けです。
マストはクリエートデザイン製のM4マスト(2本連結)にしました。
![](ant20041.jpg) ![](ant20061.jpg)
![](ant20071.jpg) ![](ant20051.jpg)
完成後に非常階段から見上げたところ(最小)
万が一の為に、3mの所に支線ワイヤーをとりました。
![](ant20081.jpg)
最大に伸ばした様子8階屋上(タワー全長14m)
クリエートデザイン下から218H 3K
50MHz用8エレロングジョン CL6DXZ
144MHz10エレ シングル 430MHz15エレ シングル
3.5MHz用ロータリーダイポール CD78jr
![](ant20101.jpg) ![](ant3005.jpg) ![](ant3004.jpg)
![](ant30031.jpg)
